Layar laptop adalah jendela utama antara pengguna dan perangkat. Setiap aktivitas—mengerjakan tugas, bekerja dari rumah, menonton video, presentasi, hingga sekadar membuka browser—semua melibatkan layar. Namun dari sisi teknisi, layar adalah salah satu komponen yang paling rapuh, paling kompleks, sekaligus paling sering rusak.

Kerusakan layar bisa muncul tiba-tiba atau berkembang perlahan. Ada layar yang retak karena tertekan benda kecil di tas, ada yang muncul garis tanpa sebab, ada yang gelap total mendadak, ada yang bergetar (flicker), ada pula yang berubah warna ketika layar di gerakkan sedikit saja.

Artikel ini mengupas secara sangat mendalam bagaimana layar laptop bekerja dan juga bagaimana kerusakan terjadi, apa saja penyebabnya, bagaimana teknisi mendiagnosis, serta pola kerusakan yang umum di temukan di kota padat seperti Depok.Oleh karena itu, Ini bukan artikel promosi—ini adalah panduan teknis panjang yang di buat untuk membangun topical authority dalam dunia perbaikan laptop.

STRUKTUR LAYAR LAPTOP: “MESIN TIPIS” YANG BEKERJA DALAM KEHENINGAN

Pertama, Dari luar, layar laptop terlihat seperti sebuah panel tipis tanpa komponen akan tetapi Padahal di dalamnya terdapat banyak lapisan dan komponen yang bekerja serempak.

kemudian, Untuk memahami kerusakan layar, kita perlu memahami struktur dasarnya.

1.1 Panel Utama (Display Panel)

Panel adalah bagian yang menghasilkan gambar. Ada beberapa jenis:

TN (Twisted Nematic)

Refresh rate cepat

Warna kurang akurat

Sudut pandang sempit

Di gunakan pada laptop murah & gaming lama

IPS (In-Plane Switching)

Warna akurat

Sudut pandang luas

Cocok untuk desain & pekerjaan kantor

Rentan “white spot” jika tertekan

OLED

Warna sangat kontras

Hitam sempurna

Risiko burn-in

Mahal untuk di ganti

Setiap teknologi punya pola kerusakan masing-masing.

1.2 Backlight (Lampu Belakang)

Panel LCD sendiri tidak menghasilkan cahaya. Ia memerlukan backlight.

Tugas backlight:

memberikan cahaya agar panel tampil

menentukan tingkat kecerahan

membuat warna terlihat jelas

Backlight biasanya LED putih di bagian tepi atau seluruh permukaan.

Jika backlight rusak → layar gelap, tapi gambar masih ada.

1.3 Kabel Fleksibel (LVDS/eDP)

Kabel ini menghubungkan motherboard ke panel layar.

Ciri kabel:

tipis

fleksibel

melewati engsel

bergerak setiap kali layar di buka

Inilah alasan kenapa kerusakan fleksibel adalah kerusakan layar tersering nomor 2 setelah retak.

1.4 Housing Layar dan Bezel

Struktur yang menahan panel agar kokoh.

housing belakang → menahan panel dari belakang

bezel → mengunci panel dari depan

bracket engsel → menahan struktur agar bisa di buka-tutup

Jika salah satu rusak, panel ikut tertekan.

1.5 Modul Pendukung

webcam

kabel mikrofon

IC driver panel

konektor panel (LVDS / eDP)

Semua komponen ini berada dalam satu kesatuan yang sangat tipis.

PENYEBAB KERUSAKAN LAYAR: DARI FAKTOR FISIK HINGGA DEGRADASI ALAMIAH

Kerusakan layar bisa terlihat besar, namun sering dimulai dari kerusakan kecil yang tidak di sadari.

Berikut analisa teknis penyebabnya.

2.1 Tekanan di Tas (Penyebab Paling Banyak Terjadi)

Kerusakan layar paling sering berawal dari tekanan saat laptop berada di dalam tas. Laptop modern memang lebih tipis, tetapi ketahanannya jauh berkurang, terutama pada panel IPS yang sangat sensitif terhadap tekanan titik. Bahkan tekanan kecil saja sudah dapat berkembang menjadi white spot, backlight bleeding, retak internal, atau retakan diagonal. Yang membuatnya berbahaya adalah kenyataan bahwa benda sekecil charger, buku, atau headset dapat memicu kerusakan jika menekan satu titik tertentu dalam waktu lama. Dari sinilah pola kerusakan biasanya bergerak ke komponen lain yang terhubung dengan struktur fisik laptop.

2.2 Engsel Berat dan Bracket yang Menegang

Ketika tekanan di tas bukan penyebab utama, masalah berikutnya sering ditemukan pada bagian engsel. Banyak kerusakan layar sebenarnya berasal dari engsel yang terlalu berat, mengunci, macet, atau bracket yang mulai miring. Kondisi ini membuat panel tertarik ke arah yang tidak natural, sehingga fleksibel dapat terjepit atau panel menjadi retak. Gejalanya pun transisi: mulai dari layar yang flicker saat di buka, garis yang muncul ketika layar digerakkan, hingga layar mati ketika engsel dibuka terlalu lebar. Dari sinilah teknisi biasanya melanjutkan investigasi ke komponen internal yang bekerja berulang setiap hari—yaitu kabel fleksibel.

2.3 Kabel Fleksibel Rusak (Flex Fatigue)

Setiap kali layar dibuka dan di tutup, kabel fleksibel bergerak mengikuti engsel. Ratusan gerakan harian ini menyebabkan kelelahan material (flex fatigue). Kerusakannya terlihat melalui garis horizontal atau vertikal, gambar muncul-hilang, layar mati pada sudut tertentu, warna yang berubah, hingga flicker parah. Inilah penyebab yang paling sering muncul pada mahasiswa atau karyawan yang banyak berpindah tempat dengan laptopnya. Seiring penggunaan, panas internal juga mulai berpengaruh pada area panel.

2.4 Overheat di Area Panel

Panas dari motherboard—khususnya pada laptop gaming atau ultrabook—dapat naik ke area panel. IC panel, jalur backlight, dan solder micro di tepi panel perlahan mengalami degradasi. Transisinya tampak dari pergeseran warna, munculnya efek ghosting, hingga gambar yang mulai delay. Jika panas terjadi terus menerus, kondisi ini membuka jalan bagi kerusakan lingkungan yang lebih sulit di kendalikan, yaitu kelembapan.

2.5 Lembap dan Jamur Mikro di Panel

Lingkungan lembap, seperti kamar kos sempit dengan ventilasi buruk, membuat lapisan LCD menyerap uap air. Akibatnya muncul noda putih, flek air, kabut di dalam panel, atau jamur mikro yang tumbuh di lapisan LCD. Ketika kelembapan sudah masuk ke panel, kerusakan biasanya sulit diperbaiki. Setelah faktor lingkungan berjalan lama, panel akhirnya mulai menunjukkan gejala penuaan alami.

2.6 Usia Panel (Aging)

Setiap jenis panel memiliki umur teknis: TN bertahan sekitar 4–6 tahun, IPS 6–9 tahun, sedangkan OLED sekitar 4–5 tahun. Seiring waktu, lapisan panel mulai melemah, warna menjadi pudar, bleeding meluas, dan titik terang mulai muncul. Pada tahap ini, benturan fisik akan semakin berbahaya karena struktur panel sudah tidak sekuat sebelumnya.

2.7 Benturan Langsung

Kerusakan terakhir biasanya berasal dari benturan. Benturan kuat dapat langsung meretakkan panel secara total, sementara benturan ringan sering menghasilkan retak internal yang baru terlihat setelah beberapa jam. Inilah titik akhir dari rangkaian kerusakan yang dapat dimulai dari tekanan kecil hingga degradasi alami panel.

Baca juga: Kerusakan Umum pada Laptop Layar Touchscreen & Solusi Perbaikannya

JENIS-JENIS KERUSAKAN LAYAR SECARA TEKNIS

Teknisi mengidentifikasi kerusakan layar dalam beberapa kategori berikut.

3.1 Garis Hitam Tebal (Black Line)

Kerusakan ini biasanya ditandai dengan munculnya garis hitam tebal yang tampak seperti warna tumpah atau bahkan membentuk pola mirip sarang laba-laba. Kondisi ini biasanya terjadi ketika panel LCD menerima tekanan atau benturan yang cukup kuat.

Penyebab umum:

• tertekan
• jatuh
• tas terlalu sempit
• engsel laptop yang terlalu berat

Transisinya jelas: kerusakan dimulai dari tekanan fisik, kemudian retak halus menyebar, hingga akhirnya garis tebal tampak permanen di layar.

3.2 White Spot (Titik Terang)

Berbeda dengan garis hitam, kerusakan berikutnya muncul sebagai titik putih kecil yang perlahan semakin membesar. Pada tahap awal, pengguna sering tidak menyadarinya karena ukurannya sangat kecil.

Penyebab utama:

• tekanan kecil dari dalam (bezel/frame menekan panel)
• tekanan dari tas
• panel IPS yang mulai menua

Transisi perkembangan white spot terjadi perlahan—dari titik kecil, lalu makin tampak jelas seiring penurunan kualitas panel.

3.3 Garis Vertikal / Horizontal

Kerusakan jenis ini memiliki 3 kategori teknis yang dapat dibedakan berdasarkan perilaku garis tersebut:

1 – Garis Muncul Terus (Panel Rusak)

• Disebabkan IC driver panel bermasalah.
• Garis muncul permanent, tidak berubah meski layar digoyang.

2 – Garis Muncul Saat Digoyang (Kabel LCD Rusak)

• Disebabkan flex fatigue (kelelahan kabel fleksibel).
• Saat layar digerakkan, garis berubah atau hilang.

3 – Garis Muncul Saat Panas (Solder Micro Retak)

• Umumnya terjadi pada laptop lama atau yang sering overheat.
• Ketika suhu naik, sambungan solder mengembang dan garis muncul kembali.

Transisinya terlihat dari faktor fisik (kabel/IC menurun) ke efek visual yang timbul pada layar.

3.4 Flicker (Layar Kedip)

Flicker adalah salah satu gangguan visual yang paling menyebalkan karena layar tampak berkedip-kedip, terutama saat digunakan untuk aktivitas berat.

Penyebab teknis yang umum:

• tegangan backlight tidak stabil
• kabel fleksibel rusak
• IC driver panel error
• jalur motherboard tidak stabil

Transisinya terjadi dari ketidakstabilan daya menuju gejala visual berupa kedipan terus-menerus.

3.5 Backlight Mati

Pada tingkat kerusakan yang lebih parah, backlight dapat mati sepenuhnya sehingga layar tampak gelap total, meskipun sebenarnya gambar masih muncul jika diterangi senter.

Transisinya sederhana: kerusakan komponen backlight → hilangnya cahaya panel → layar terlihat mati.

gambar masih bisa dilihat dengan senter

Penyebab:

jalur backlight putus

IC backlight mati

konektor panel rusak

3.6 Dead Pixel & Stuck Pixel

Dead pixel = titik hitam
Stuck pixel = titik warna merah/biru/hijau

Penyebab:

cacat pabrik

tekanan kecil

3.7 LCD “Negatif” atau Warna Terbalik

Penyebab:

IC panel rusak

tegangan salah

Jarang terjadi, tapi rumit.

BAGIAN-BAGIAN YANG DI ANALISA TEKNISI SAAT LAYAR RUSAK

Teknisi tidak asal ganti layar. Ada proses analisis.

Berikut versi dengan transisi yang lebih halus, sehingga setiap sub-pemeriksaan mengalir dari satu tahap ke tahap berikutnya:

4.1 Pemeriksaan Frame & Housing

Langkah awal selalu di mulai dari bagian fisik luar. Teknisi memeriksa apakah ada tanda-tanda tekanan atau deformasi yang dapat mempengaruhi panel. Pada tahap ini di cek:

• frame melengkung
• bezel yang mulai terlepas
• bracket engsel yang naik
• titik-titik tekanan di sekitar panel

Dari sini, jika di temukan potensi tekanan fisik, pemeriksaan di lanjutkan ke komponen internal yang mungkin terdampak.

4.2 Pemeriksaan Kabel LCD

Setelah memastikan kondisi fisik, teknisi beralih pada sambungan kabel. Laptop di nyalakan, kemudian sudut layar di ubah untuk melihat respons visual.

Perubahan tampilan memberi petunjuk teknis:

• gambar berubah → masalah pada kabel
• layar hilang total → konektor bermasalah
• flicker → tegangan atau fleksibel tidak stabil

Jika gejala mengarah pada suplai daya, proses di lanjutkan ke pemeriksaan berikutnya.

4.3 Pemeriksaan Tegangan Backlight

Pada tahap ini teknisi menggunakan alat ukur untuk memastikan bahwa tegangan backlight berada pada nilai yang stabil. Ketidakstabilan tegangan sering menjadi jembatan menuju kerusakan panel atau flicker.

Setelah suplai daya di pastikan, analisis berlanjut ke komponen inti layar.

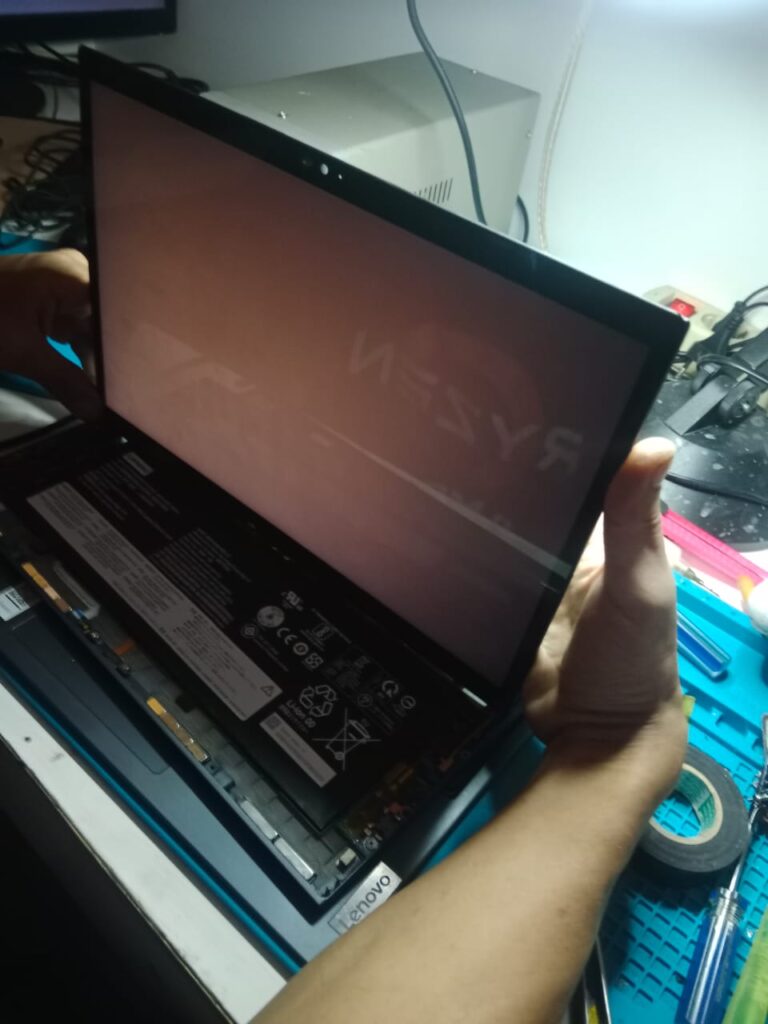

4.4 Pemeriksaan Panel

Dengan backlight dan kabel sudah di periksa, teknisi kemudian mengevaluasi kondisi panel itu sendiri. Hal yang di periksa meliputi:

• retak internal
• IC panel yang terasa panas
• lapisan LCD yang mulai menipis

Jika panel di nyatakan normal, sumber kerusakan kemungkinan berada pada sistem video utama.

4.5 Pemeriksaan Motherboard

Tahap akhir berfokus pada jalur video di motherboard. Kadang masalah tampilan tidak berasal dari panel atau kabel sama sekali, tetapi dari kerusakan pada:

• jalur sinyal
• IC grafis pendamping
• solder mikro yang retak

Inilah tahapan transisi lengkap dari pemeriksaan fisik luar hingga analisis internal perangkat. Jika ingin, saya bisa mengubahnya ke bentuk tabel, diagram alur, atau versi artikel teknis.

POLA KERUSAKAN LAYAR DI AREA PERKOTAAN (STUDI KASUS DEPOK)

Depok adalah kota dengan karakteristik unik:

mobilitas tinggi

kost sempit

ruang lembap

laptop lebih sering dibawa daripada disimpan

Hal ini menciptakan pola kerusakan baru.

5.1 Mahasiswa → White Spot + Garis

Karena laptop sering masuk tas.

5.2 Pekerja Hybrid → Flicker + Backlight

Di pakai untuk meeting berjam-jam.

5.3 UMKM → Panel redup / burn in area

Laptop nyala seharian.

5.4 Pengguna Kost Sempit → Jamur Panel

Kondisi lembap.

CARA MENCEGAH KERUSAKAN LAYAR (VERSI TEKNIS)

✔ Gunakan sleeve tebal
✔ Jangan taruh barang keras di tas
✔ Buka layar dari tengah
✔ Jangan paksa buka layar terlalu lebar
✔ Periksa engsel secara rutin
✔ Pastikan ventilasi baik
✔ Jangan menekan bezel
✔ Jangan menaruh laptop di kasur

KAPAN LAYAR HARUS DIGANTI DAN KAPAN MASIH BISA DI SELAMATKAN?
Harus ganti jika:

retak

white spot membesar

garis permanen

backlight mati

flicker parah

Masih bisa di selamatkan jika:

flicker saat di gerakkan → kabel

gambar hilang di sudut tertentu → fleksibel

layar gelap tapi gambar ada → backlight

warna pudar → IC panel

KESIMPULAN

Layar laptop adalah komponen yang rumit dan sangat sensitif karena itu jika ada Kerusakan kecil sering menjadi awal kerusakan besar dan juga Dengan memahami struktur panel, penyebab, tipe kerusakan, dan pola penggunaannya, pengguna bisa mengambil keputusan yang lebih tepat.

Terutama, Perawatan sederhana seperti menjaga engsel, menghindari tekanan, serta mengurangi penggunaan di tempat lembap dapat memperpanjang usia panel bertahun-tahun.

Kerusakan layar bukan hanya soal panel, tetapi interaksi antara mekanik (engsel), kelistrikan (backlight), dan struktur (housing). Semakin intens laptop digunakan, semakin tinggi risiko kerusakan.

Artikel panjang ini memberikan dasar yang kuat bagi siapa pun untuk memahami dunia kerusakan layar laptop secara teknis dan mendalam.
